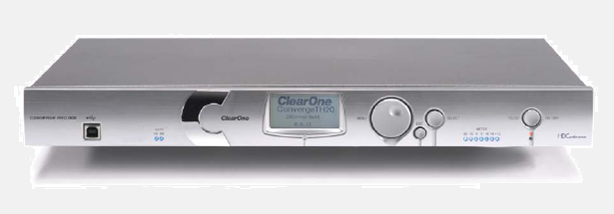

Clearone Converge PRO TH20




CONVERGETM PRO|TH20
专业会议电话耦合器



继承了业界领先的音频处理器TH2众多的功能特点。这里的TH20可以为ConvergePro提供电话连接功能,对于大型的扩展会议,最多可以到达16台设备的级联,为了增加系统能力,它增加了两个线路输入和输出的通道.并提供线路回生消除
配套Converge PRO和其他音频系统使用的高级电话耦合器
CONVERGEPRO TH20 应用范围
中型会议室
小型会议室
法院
大阶梯教室
大会议厅
培训会议室
医疗呼叫电话
楼宇广播
CONVERGEPRO TH20 技术优势
先进的电话耦合功能
+ 改进了对信号的处理功能
> 电话接收信号噪声消除
      > ClearEffect使语音更清晰
> 自动调节RX接收信号电平
> 来电显示
> 自选铃音
+ 增强的I/O接入能力
        > 2通道线性输入\输出
        > 总线扩展音频
+ 操作上的改进
        > 综合了以太网和USB控制
> SNMP and HTML协议远程控制
> 时间任务控制功能
> 自我系统诊断
+ 简化操作软件
> 通过拖动和选中来配置处理器功能。
> 提供单独的设备，路由，通道界面
出色的音频性能
+ 新一代数字信号处理技术确保音质更清晰。
+ 输入通道可消除线路回声
+  ALC和AGC是处理掉信号轻微的波动
+ 全数字电话线路噪声消除,有效解决电话噪声困扰
应用和扩展
+ 可通过扩展总线端口连接ConvergePro的产品
+ 一台ConvergePro可级联16个TH20,进而增加呼叫着的数量
+ 可通过Console software进行控制
简易操作
+ 可储存10个快速呼叫号码
+  可把电话振铃声输出给扬声器
+  可实现自动接听和自动挂断
+  双音多频技术轻松实现,在语音邮箱和自动寻呼台下语音通话的情况下拨号.
+ 可由软件选择电话国家制式

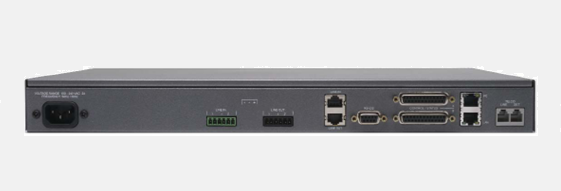

CONVERGE PRO TH20后面板图
电话音频性能
条件：除非另外指定，所有的测量都限制在一个22Hz—22KHz带宽范围内进行（不另外提示）
频率响应：250Hz—3.3KHz ±1dB
噪音（EIN）：-126dB，20KHz BW，最大增益，阻抗=150Ω总谐波失真：<0.3%
信噪比：62dB re 0dBu(A-weighted)
电话噪音消除
衰减6-15dB
电话会议线路
RJ-11
POTS或来自PBX的逻辑扩展
A类设备
电话会议装置
RJ-11
连接逻辑电话装置
A类设备
音频性能
条件：除非另外指定，所有的测量都限制在一个22Hz—22KHz带宽范围内进行（没有额外开销）。
频率响应：20Hz—22KHz ±1dB
总谐波失真：<0. 02%
re max level
信噪比: < 91dB
线路输入1,2
桥接平衡按压式接线排
阻抗：<5KΩ
正常电平：0dBu
最大电平：20dBu
电源输入范围
100—240VAC；50/60Hz（自动调整）
功耗
30W（典型）
体积（长x宽x高）
43.8 x 26 x 4.5 cm
重量
净重3.3375公斤，装箱5.4kg公斤
线路输出1,2
桥接平衡按压式接线排
阻抗：<50Ω
正常电平：0dBu
最大电平：20dBu
扩展总线输入/输出
专有网络
RJ-45 (2), 速率1.9 Mbps
五类双绞线连接，两台Converge Pro的最大传输距离61米
扩展总线输入/输出
专有网络
RJ-45 (2), 速率1.9 Mbps
五类双绞线连接，两台Converge Pro的最大传输距离61米
局域网
连接速度和设备自适应
10/100 Ethernet Network Port
10/100 Ethernet PC Port
RJ-45 Connectors
RS-232串口
DB-9接口（母头），波特率9600/19200/38400（缺省）/57600/115000；8位数据位,1位停止位,无奇偶校验位,硬件流量控制开(缺省)/关
USB
兼容Version 2.0
B类USB连接器
控制/状态
DB-25接口（母头）A/B（2）
输入A/B：active low（接地）
输出A/B：open collector，最大40VDC，每个40mA
+3.3VDC管脚（2）（300mA过流保护）
设置软件
ConvergeTM Console
认证
FCC，CSA，IC，CE，NOM，ACA，SABS，JATE
